Hydraulisches Schraubenspannen bei der Inbetriebnahme: kontrolliertes Verspannen von Flanschverbindungen

Die Dichtheit einer Flanschverbindung hängt nicht davon ab, wie fest ein Techniker die Mutter anzieht, sondern von der Axialkraft, die tatsächlich im Schraubenschaft entsteht. In Industrieanlagen — Prozessrohrleitungen, Wärmetauschern, Reaktoren, Pumpen- und Verdichterköpfen — entscheidet genau diese kontrollierte Verspannkraft darüber, ob eine Verbindung die Druckprobe auf Anhieb besteht und im Betrieb dicht bleibt. Das hydraulische Schraubenspannen (hydraulic bolt tensioning) ist die Methode, mit der sich diese Kraft präzise, wiederholbar und dokumentiert erreichen lässt.

Für JobTech ist das Schraubenspannen keine vom übrigen Projekt losgelöste Leistung. Es ist Teil der mechanischen Arbeiten, Funktionstests und Inbetriebnahmeunterstützung, die wir auch im Rahmen unserer Exporttätigkeit erbringen — für ausländische Anlagenhersteller und internationale EPC-Teams, die auf Anlagen in Polen und im Ausland arbeiten.

Warum das Drehmoment allein nicht ausreicht

Das klassische Anziehen mit dem Drehmomentschlüssel beruht auf dem Drehmoment. Das Problem: Nur ein kleiner Teil des aufgebrachten Moments wird in Axialkraft umgesetzt — der Rest geht durch Reibung unter der Mutter und am Gewinde verloren. Der Reibungskoeffizient hängt vom Oberflächenzustand, vom Schmiermittel, von der Gewindequalität und von der Temperatur ab, sodass bei gleichem Drehmoment die tatsächliche Verspannkraft um mehrere zehn Prozent schwanken kann. Bei großen Schraubendurchmessern und hohen Druckklassen ist diese Unsicherheit nicht akzeptabel.

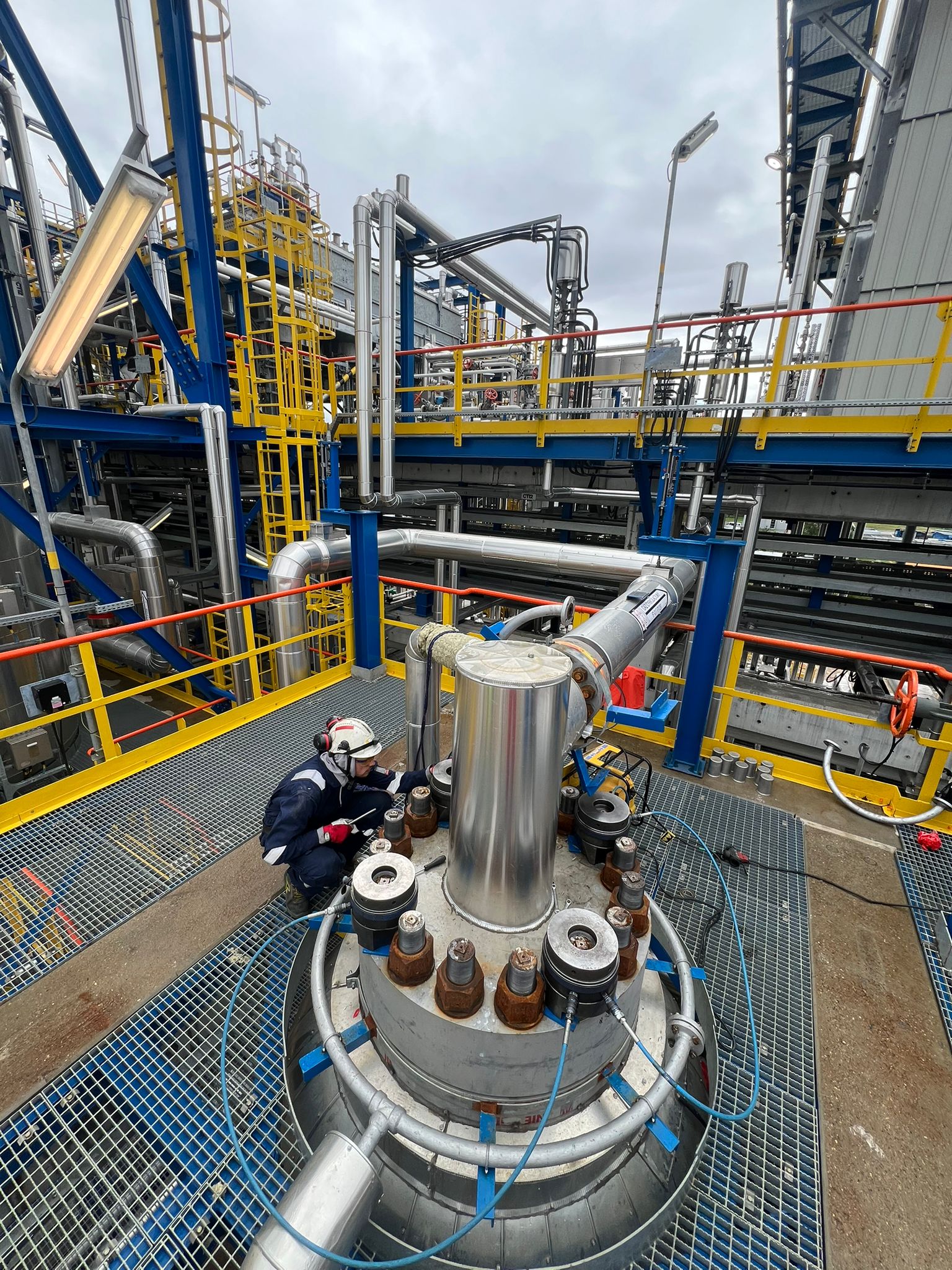

Das hydraulische Spannen umgeht dieses Problem. Ein Spannzylinder wird auf die Schraube aufgesetzt und dehnt den Schaft mithilfe eines vorgegebenen Öldrucks axial. Erst nach Erreichen der Dehnung wird die Mutter widerstandsfrei „auf Anlage“ nachgezogen. Nach dem Ablassen des Drucks bleibt die Kraft in der Schraube eingeschlossen. Das Ergebnis ist vorhersehbar: Da wir den Zusammenhang zwischen Druck und Kraft kennen, kennen wir die Spannung in jedem einzelnen Schaft.

Gleichzeitiges Spannen und Lastverteilung

Der Vorteil der hydraulischen Methode zeigt sich bei Mehrschraubenverbindungen. Mehrere Spannzylinder, die an einem einzigen Hydrauliksystem angeschlossen sind, lassen sich gleichzeitig mit demselben Druck belasten, was eine gleichmäßige Verspannung über den gesamten Flanschumfang ergibt. Die Dichtung wird symmetrisch verpresst, ohne die Schiefstellung, die beim kreuzweisen Anziehen entsteht, wenn jede weitere Schraube die bereits angezogenen entlastet.

In der Praxis wird ein Belegungsgrad der Spannzylinder gewählt (z. B. jede zweite Schraube) und eine Abfolge mehrerer Durchgänge mit steigendem Druck sowie ein Kontrolldurchgang ausgeführt. Dieses Verfahren begrenzt das Cross-Talk — die gegenseitige Beeinflussung benachbarter Schrauben — und erzeugt eine Spannungsverteilung innerhalb enger Toleranzen.

Parameter	Bedeutung in der Praxis
Spanndruck	Umgerechnet in die Ziel-Axialkraft der Schraube
Belegungsgrad	Anzahl der gleichzeitig arbeitenden Spannzylinder
Anzahl der Durchgänge	Aufeinanderfolgende Lastzyklen plus Kontrolldurchgang
Verlustfaktor	Berücksichtigung der Relaxation nach Abnahme des Spanngeräts
Dokumentation	Protokoll der Drücke und Kennzeichnung der Verbindungen

Der Platz des Spannens in der Inbetriebnahmesequenz

Das Schraubenspannen ist keine Tätigkeit für sich — es ist ein Glied in der Kette, die von der mechanischen Fertigstellung bis zum sicheren Betrieb führt. Die Reihenfolge ist entscheidend. Eine Flanschverbindung wird zunächst mechanisch montiert: Parallelität und Fluchtung der Flansche, der Zustand der Dichtflächen, die Klasse und der Zustand der Dichtung sowie die Schraubenzertifikate werden geprüft. Erst eine ausgerichtete Verbindung mit korrekt sitzender Dichtung ist zum Spannen bereit.

Auf das Spannen folgen Druck- und Dichtheitsprüfungen. Eine korrekt ausgeführte Verspannung ist die Voraussetzung dafür, dass die Verbindung die Prüfung ohne Leckagen und ohne erneute Prüfung besteht. Eine Wiederholung der Druckprobe bedeutet zusätzliche Arbeitsstunden, Termindruck und unnötiges Risiko auf der Anlage — deshalb schlägt sich das kontrollierte Verspannen unmittelbar in den Kosten und der Dauer der Inbetriebnahme nieder.

Bei Verbindungen, die bei hoher Temperatur arbeiten, wird zudem das Nachziehen im warmen Zustand (Hot Bolting) eingeplant — eine Korrektur der Verspannung nach dem ersten Aufheizen der Anlage, wenn sich Dichtung und Schrauben gesetzt haben. Dies ist bereits ein Element der Funktionstests und des frühen Betriebs, bei dem das mechanische Team mit dem Betriebspersonal zusammenarbeitet.

Sicherheit und Arbeitsbedingungen vor Ort

Das hydraulische Spannen ist Arbeit mit hohem Öldruck — die Systeme arbeiten mit Drücken in der Größenordnung von mehreren hundert Bar. Das erfordert einwandfreie Schläuche, Kupplungen und Manometer, eine Dichtheitsprüfung des Systems vor der Belastung und einen festgelegten Arbeitsbereich. Es gilt der Grundsatz, dass während des Druckaufbaus niemand in den Spannzylinder eingreift. Auf Prozessanlagen kommen die Umgebungsbedingungen hinzu: Arbeit auf Gitterrosten und Rohrbrücken, eingeschränkter Zugang zu den Flanschen, die Nähe von Anlagen im Betrieb und das Arbeitsfreigabesystem.

Felderfahrung entscheidet darüber, ob die Methode so funktioniert wie in der Theorie. Die Abstimmung des Spannzylinders auf Durchmesser und Klasse der Schraube, die richtigen Aufsätze und Brücken, die Berücksichtigung der Verbindungsrelaxation, die richtige Reihenfolge und saubere Gewinde — das sind die Details, die eine auf Anhieb dichte Verbindung von einer unterscheiden, die nachgespannt werden muss.

Schraubenspannen in den Exportprojekten von JobTech

In internationalen Projekten arbeiten die Teams nach EN- und ASME-Normen sowie nach den QA/QC-Anforderungen des Auftraggebers, häufig in mehreren Sprachen und Verfahren zugleich. Entscheidend ist die Rückverfolgbarkeit: Jeder kritischen Verbindung sollten eine Zielkraft, ein Spanndruck, eine Reihenfolge und ein Protokoll zugeordnet sein, das die Ausführung bestätigt. Eine solche Dokumentation ist Teil des Übergabepakets für die Inbetriebnahme und der Nachweis der ordnungsgemäßen Ausführung der mechanischen Arbeiten.

Für einen ausländischen Anlagenhersteller, der den polnischen Markt beliefert oder einen Auftrag in der Region abwickelt, beseitigt die Präsenz eines lokalen Ausführungsteams eine reale Markteintrittsbarriere. Der Hersteller hat die Technologie; JobTech liefert die Hände, die Ausrüstung und die Verfahren, die die Anlage zum sicheren Betrieb führen — von der mechanischen Montage und dem Verspannen der Verbindungen über Druck- und Dichtheitsprüfungen bis hin zu Funktionstests und Inbetriebnahmeunterstützung.
