Hydrauliczne napinanie śrub w rozruchu instalacji: kontrolowany docisk połączeń kołnierzowych

Szczelność połączenia kołnierzowego nie zależy od tego, jak mocno technik dokręci nakrętkę, lecz od tego, jaka siła osiowa faktycznie powstanie w trzpieniu śruby. W instalacjach przemysłowych — rurociągach procesowych, wymiennikach, reaktorach, głowicach pomp i sprężarek — to właśnie kontrolowany docisk decyduje o tym, czy połączenie przejdzie próbę ciśnieniową za pierwszym razem i utrzyma szczelność podczas eksploatacji. Hydrauliczne napinanie śrub (hydraulic bolt tensioning) jest metodą, która pozwala uzyskać tę siłę w sposób precyzyjny, powtarzalny i udokumentowany.

Dla JobTech napinanie śrub nie jest usługą oderwaną od reszty projektu. Wpisuje się w prace mechaniczne, testy funkcjonalne i wsparcie rozruchu instalacji, które realizujemy również w ramach działalności eksportowej — dla zagranicznych producentów urządzeń i międzynarodowych zespołów EPC działających na obiektach w Polsce i za granicą.

Dlaczego moment obrotowy to za mało

Klasyczne dokręcanie kluczem dynamometrycznym opiera się na momencie obrotowym. Problem w tym, że tylko niewielka część przyłożonego momentu zamienia się na siłę osiową — reszta jest tracona na tarcie pod nakrętką i na gwincie. Współczynnik tarcia zależy od stanu powierzchni, rodzaju smaru, jakości gwintu i temperatury, dlatego przy tym samym momencie rzeczywisty docisk potrafi się wahać nawet o kilkadziesiąt procent. Na dużych średnicach śrub, przy wysokich klasach ciśnieniowych, taka niepewność jest nie do zaakceptowania.

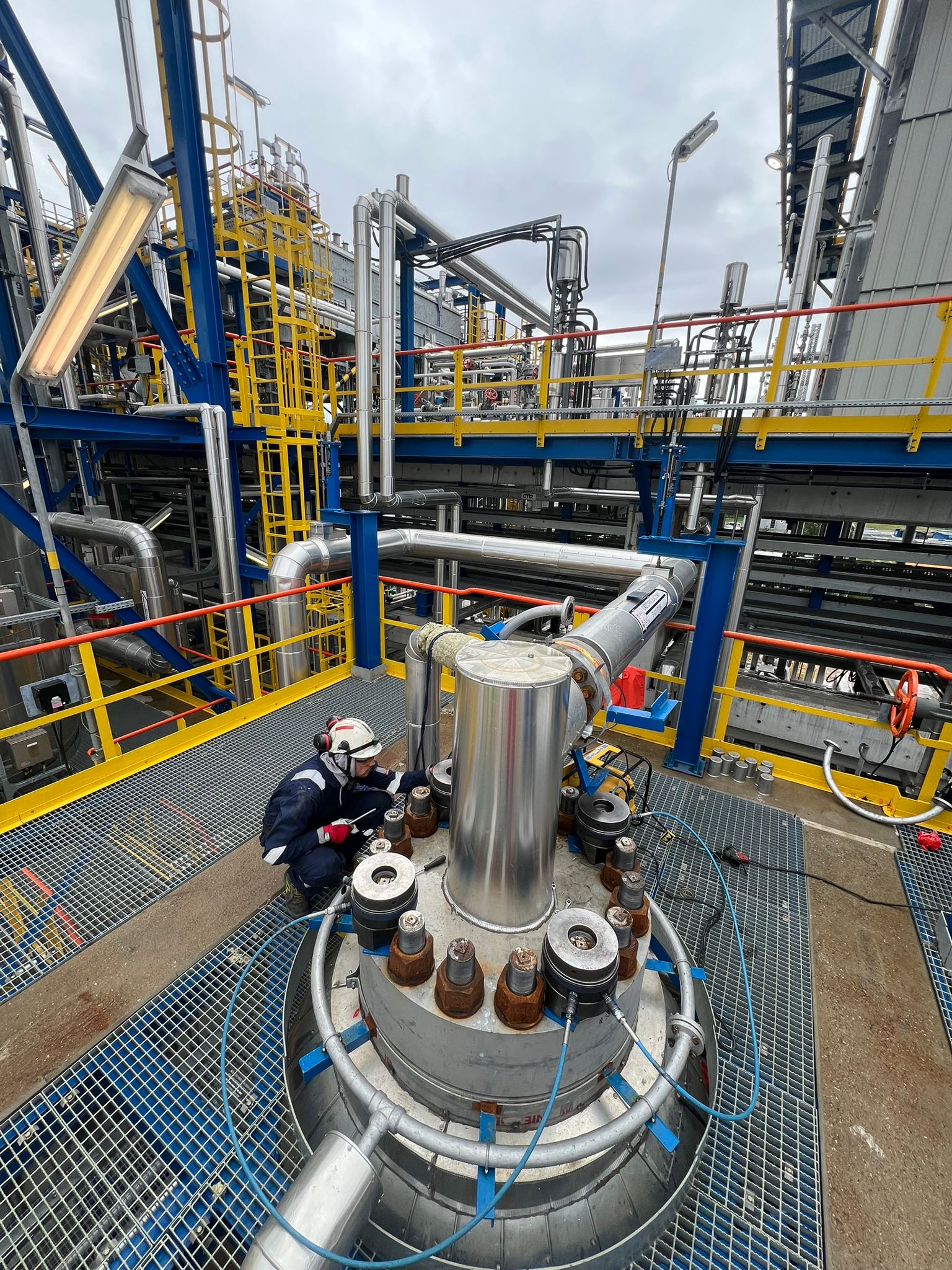

Napinanie hydrauliczne omija ten problem. Napinacz nakłada się na śrubę, a siłownik hydrauliczny rozciąga trzpień osiowo, korzystając z zadanego ciśnienia oleju. Dopiero po uzyskaniu wydłużenia nakrętka jest dokręcana bez oporu — „na styk“. Po zwolnieniu ciśnienia siła zostaje uwięziona w śrubie. Efekt jest przewidywalny: znamy zależność ciśnienie–siła, więc znamy naprężenie w każdym trzpieniu.

Napinanie jednoczesne i rozkład obciążenia

Przewaga metody hydraulicznej ujawnia się przy połączeniach wielośrubowych. Kilka napinaczy połączonych jednym układem hydraulicznym można obciążyć jednocześnie tym samym ciśnieniem, co daje równomierny docisk na całym obwodzie kołnierza. Uszczelka zostaje ściśnięta symetrycznie, bez przekoszenia, które przy dokręcaniu „na krzyż“ pojawia się, gdy kolejne śruby odciążają te już dokręcone.

W praktyce dobiera się procent obsadzenia napinaczy (np. co druga śruba) i wykonuje sekwencję kilku przejść z rosnącym ciśnieniem oraz przejściem sprawdzającym. Taka procedura ogranicza tzw. cross-talk — wzajemne oddziaływanie sąsiednich śrub — i pozwala uzyskać rozkład naprężeń mieszczący się w wąskiej tolerancji.

Parametr	Znaczenie w praktyce
Ciśnienie napięcia	Przeliczane na docelową siłę osiową śruby
Współczynnik obsadzenia	Liczba napinaczy pracujących jednocześnie
Liczba przejść	Kolejne cykle dociążenia i przejście kontrolne
Loss factor	Uwzględnienie relaksacji po zdjęciu napinacza
Dokumentacja	Protokół z ciśnieniami i identyfikacją połączeń

Miejsce napinania w sekwencji rozruchu

Napinanie śrub nie jest czynnością samą w sobie — jest ogniwem w łańcuchu prowadzącym od zakończenia montażu do bezpiecznej eksploatacji. Kolejność ma znaczenie. Połączenie kołnierzowe najpierw montuje się mechanicznie: kontroluje równoległość i współosiowość kołnierzy, stan powierzchni przylgni, klasę i stan uszczelki oraz certyfikaty śrub. Dopiero wyrównane połączenie z prawidłowo ułożoną uszczelką nadaje się do napięcia.

Po napięciu następują próby ciśnieniowe i szczelności. Prawidłowo wykonany docisk to warunek, aby połączenie przeszło próbę bez przecieków i bez konieczności powtórnego badania. Powtórka próby ciśnieniowej oznacza dodatkowe roboczogodziny, presję harmonogramową i niepotrzebne ryzyko na obiekcie — dlatego kontrolowany docisk realnie przekłada się na koszt i czas rozruchu.

W przypadku połączeń pracujących w wysokiej temperaturze planuje się także dopięcie na gorąco (hot bolting) — korektę docisku po pierwszym rozgrzaniu instalacji, gdy uszczelka i śruby osiądą. To już element testów funkcjonalnych i wczesnej eksploatacji, w których zespół mechaniczny współpracuje z obsługą ruchową.

Bezpieczeństwo i warunki pracy w terenie

Napinanie hydrauliczne to praca z wysokim ciśnieniem oleju — układy pracują pod ciśnieniem rzędu setek barów. Wymaga to sprawnych węży, szybkozłączy i manometrów, kontroli szczelności układu przed obciążeniem oraz wyznaczenia strefy pracy. Obowiązuje zasada, że w trakcie podnoszenia ciśnienia nikt nie ingeruje w napinacz. Na obiektach procesowych dochodzą warunki otoczenia: praca na kratownicach i estakadach, ograniczony dostęp do kołnierzy, sąsiedztwo instalacji w ruchu oraz reżim pozwoleń na pracę.

Doświadczenie terenowe decyduje o tym, czy metoda zadziała tak, jak w teorii. Dobór napinacza do średnicy i klasy śruby, prawidłowe nasadki i mostki, uwzględnienie relaksacji połączenia, właściwa kolejność i czystość gwintów — to detale, które oddzielają połączenie szczelne za pierwszym razem od takiego, które trzeba przepinać.

Napinanie śrub w projektach eksportowych JobTech

W projektach międzynarodowych zespoły pracują według norm EN i ASME oraz wymagań QA/QC zamawiającego, często w kilku językach i procedurach jednocześnie. Kluczowa jest identyfikowalność: każde krytyczne połączenie powinno mieć przypisaną docelową siłę, ciśnienie napięcia, sekwencję i protokół potwierdzający wykonanie. Taka dokumentacja jest częścią pakietu przekazania instalacji do rozruchu i dowodem należytego wykonania prac mechanicznych.

Dla zagranicznego producenta urządzeń, który dostarcza sprzęt na rynek polski lub realizuje kontrakt w regionie, obecność lokalnego zespołu wykonawczego znosi realną barierę wejścia. Producent ma technologię; JobTech dostarcza ręce, sprzęt i procedury, które doprowadzają instalację do bezpiecznej eksploatacji — od montażu mechanicznego i napinania połączeń, przez próby ciśnieniowe i szczelności, po testy funkcjonalne i wsparcie rozruchu.

Potrzebujesz precyzyjnego docisku połączeń kołnierzowych?

JobTech wykonuje hydrauliczne napinanie i dokręcanie śrub jako element prac mechanicznych, prób i rozruchu instalacji przemysłowych — na rurociągach procesowych, wymiennikach, reaktorach, głowicach maszyn i połączeniach krytycznych. Realizujemy prace z pełną dokumentacją, zgodnie z normami i wymaganiami zamawiającego, również w projektach międzynarodowych i eksportowych. Jeśli planujesz montaż, testy funkcjonalne lub rozruch instalacji, w którym liczy się powtarzalny i udokumentowany docisk — porozmawiajmy.
